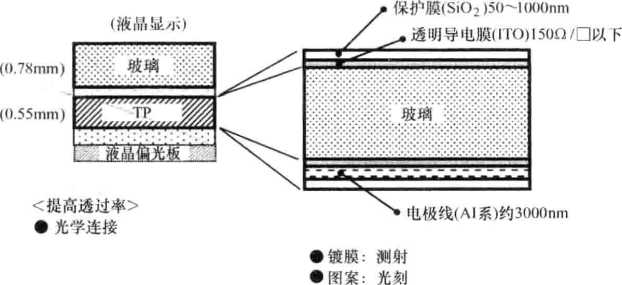

iPhone觸摸顯示屏也是投射電容式，但與上述是截然不同的結構。圖2-25所示的是單元結構與鍍膜結構。

　　可實現多點觸控、支持手勢動作的iPhone的上市是很有沖擊性的，而系統的高級感，設計的美感也非常優秀。它為了在不降低顯示器畫質的條件 下實現容易觀看，在改善透過率方面下了很多工夫。光學連接也是其中之一。它最近在手機上已很常見，就是利用光學粘合劑把表面上的覆蓋層的玻璃和觸摸顯示屏進行全面貼合，以此來盡量防止內部反射。

　　觸摸顯示屏在技術方面也做了很多的努力。在玻璃的表面或里面鍍ITO薄膜，通過刻蝕工藝形成又交叉的柵格電極，但因夫光透過率或檢測靈敏度的均一性等從而形成非常精細的圖案。

　　間隙是冗余的ITO。因光刻而各被刻掉20pm寬的ITC內側驅動電極的縱向?qū)挾仁?mm，相對的橫向?qū)挾仁?mm。

　　表面和內測的圖案重疊，就會形成漂亮的格子狀寬的玻璃部分的線用人眼是幾乎看不到的。表面和內測的驅動電極寬度完全不同，因此從手指到電極即使有差異(〇.55nmi厚度的玻璃間隔)，也盡量使各個電極的輸出保持同等級。表面留冗余IT0的目的之一是提升內側檢測的感度，還有一點是為了使柵格重疊所導致的透過率變得更均勻。順便提一下，控制iPhone TP的1C是32位的，與通常用于電容觸摸傳感器的8位1C芯片相比，可以提高處理速度，動作更加流暢。
