電阻式觸摸顯示屏大體可分為“模擬方式”和“矩陣方式”兩種。電阻式觸摸顯示屏最初是把上下透明導電膜以加工成長方形，方格狀正交結構的矩陣電 阻膜多數是用于FA上的。之后在反射型液晶顯示的電子書等開始普及，模 擬電阻式觸摸顯示屏也被開發出來，一直用到現在。模擬電阻式按照方式的不同 有四線式至八線式。四線式和八線式是利用相似技術的觸摸顯示屏。為了能讓這 些內容更容易理解，首先針對觸摸顯示屏的一般性結構進行說明，對于各種方式 觸摸顯示屏的檢測原理之后會再做說明。

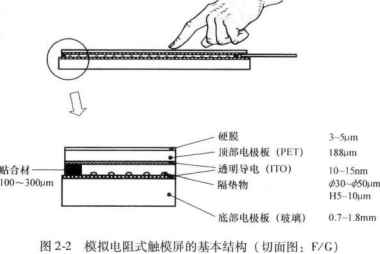

　　圖2-2所示為電阻式觸摸顯示屏基本結構的截面圖，其結構比較簡單。有兩 張相對排列透明的導電膜(頂部電極和底部電極)，透明導電膜可以是ITO 也可以是其他透明的金屬，在兩電極中間加入隔墊物(dot spacer)。觸控面板時，使頂部電極發生彎曲，在沒有隔墊物的點上兩電極導通，以此決定顯 示的位置。

　　底部電極多數使用堿玻璃(soda lime)，圖中未表示，但堿玻璃中堿成 分會影響ITO導電性，為防止堿成分的析出，經常使用Si02在其上做一層 保護膜。下部電極板除了使用玻璃之外，還可以用塑料基板。作為透明電極 的導電膜一般使用表面電阻為5000/□左右的ITO。

　　隔墊物是絕緣體，在底部電極上通過印刷工藝形成，在未觸摸時起到防 止短路的功能。為了提高輸入敏感度，防止筆錄入時卡住等現象，可以使用 高度HVm、直徑為30jxm的微型隔墊物。

　　現在，即便在使用手指觸控也不會感覺到圓形隔墊物存在。在大型化面 板上，使用圓形隔墊物觸動時容易產生牛頓環(干涉條紋)，需要相應的解 決方案。各公司采用不同的設計，如內部空氣層和外部空氣層阻斷的“密封方式”、帶有微小孔使外部空氣通氣的“帶孔方式”解決此種條紋。

　　頂部電極板沒有彎曲時是不會有輸人的，因此頂部電極板可以使用透明 的薄膜基板或者較薄的玻璃。透明導電膜的表面電阻也與底部電極一樣多數 使用50011/□左右的IT0。頂部電極板的觸控面按照用途的不同，有做防眩

　　光(Ami Glare，AG)處理的或者貼覆偏光片，但不管怎樣都需要進行硬化 處理(鉛筆硬度上2H?3H)。平行電極或電極絲使用低電阻的銀膠(通常10?5ftcm)，但銀和ITO 或玻璃之間是否相互匹配，需要進行環境試驗等充分的驗證。
