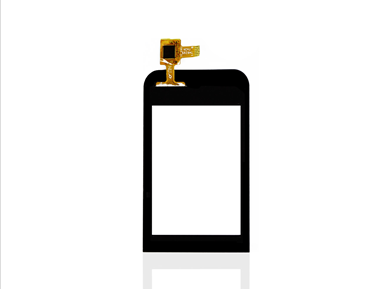

電阻式觸摸顯示屏的基本構造是在玻璃基板上形成透明導電膜，在其上為隔片，然后設置透 明導電薄膜。在上側的透明導電薄膜和下側的玻璃基板上分別沿垂直方向施加電場。觸摸到 上側的透明導電薄膜的任意位置后，該部分就會與下側的玻璃基板上的透明導電膜短路，通 過測量此時的電壓下降來計算觸摸位置。

　　為實現電阻式觸摸顯示屏薄型化，采用薄膜基板代替下側的玻璃基板。為提高耐久性，采用 帶透明導電膜的玻璃基板代替上側的透明導電薄膜，目前，具有防眩光(AG)、防反射表 面處理的電阻式觸摸顯示屏的產品已推出。由于電阻式觸摸方式存在尺寸變大后，精度和成品率 會隨之下降。因此，目前電阻式觸摸顯示屏尺寸多為2 ~26in左右，多用于移動產品和POS 終端。

　　電阻式觸摸顯示屏在很長的一段時間里被認為“無法支持”超過兩根以上的手指同時觸摸 進行操作的多點觸摸，不過最近，實現了多點觸摸的電阻式觸摸顯示屏也已經面世。在電阻式觸 摸屏中，實現多點觸摸的是法國Stantum公司，該公司采用數字電阻式(也稱為矩陣電阻 式)代替普通的模擬電阻式，開發出了可進行多點觸摸的獨自檢測技術。電極構造也與普 通的模擬電阻式不同。采用線狀制圖電阻，而非整個面均勻分布電阻，將其沿交叉方向上下 相對，即可形成觸摸顯示屏。目前，該公司正在開發支持10點以上同時輸人的數字電阻式觸 摸屏。

　　電阻式觸摸顯示屏是一種傳感器，它將矩形區域中觸摸點u, y)的物理位置轉換為代表 X坐標和y坐標的電壓。很多LCD都采用了電阻式觸摸顯示屏，電阻式觸摸顯示屏可以用4線、5 線、7線或8線來產生屏幕偏置電壓，同時讀回觸摸點的電壓，經過轉換電路送到處理器， 通過運算轉化為屏幕上的X、y值，而完成觸摸響應動作，并呈現在屏幕上。

　　電阻式觸摸顯示屏的品牌很多，但它們的工作原理都是一樣的，所不同的是它們的制作工藝 及基材不同，電阻式觸摸顯示屏由兩層高透明的導電層組成，為在強化玻璃表面分別涂上兩層 ITO透明氧化金屬導電層，最外面的一層ITO涂層作為導電體，第2層ITO則經過精密的網 絡附上橫豎兩個方向的電壓場，兩層ITO之間以細小的透明隔離點隔開。兩層之間距離僅為

　　2. 5^m，在它們之間有許多細小的(小于O.OOlin)透明隔離點把兩層導電層絕緣隔開。

　　手指觸摸的表面的硬涂層用以保護下面的PET層，PET層是很薄的有彈性的PET薄膜， 當表面被觸摸時它會向下彎曲，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸， 導電層接觸影響電流的重新分配而產生反應，因其中一面導電層接通K軸方向的均勻電壓 場，使得檢測層的電壓由零變?yōu)榉橇?，這種接通狀態被控制器檢測到后，進行A-D轉換， 并將得到的電壓值與基準比較，即可得到觸摸點的y軸坐標，同理得出尤軸的坐標，計算 機同時檢測電壓及電流，計算出觸摸的位置，這就是所有電阻式觸摸顯示屏的最基本原理。
