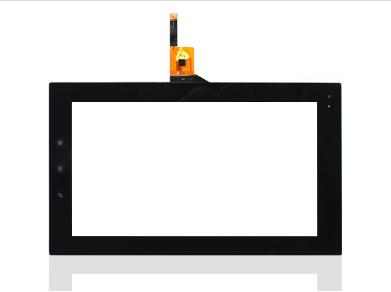

在觸摸顯示屏系統設計中，首先要先確定應用的范圍以及需求，包括觸摸顯示屏的尺寸以及分辨 率等。根據要求選擇用電容式、紅外式、表面聲波式還是電阻式觸摸顯示屏，然后就要達到一定 的信噪比和線性度來保證最后觸摸顯示屏的性能。其中，噪聲、功耗和校準是必須重視的3項 性能。

　　(1)功耗

　　盡管目前電池技術的體積容量比越來越高，壽命指標也得到提高，但是保持觸摸顯示屏系統 的功耗盡可能低是至關重要的，之所以重要是因?yàn)橛|摸顯示屏系統的復雜性急劇增長。此外，終 端用戶正期待著每一次電池充電之后，電子設備能夠被使用更長的時間。

　　觸摸顯示屏系統由觸摸板、觸摸顯示屏控制器和主處理器等部分組成，觸摸板和觸摸顯示屏控制器之 間的模擬接口對觸摸顯示屏系統功耗的影響最大。影響這種模擬接口的主要因素是系統電源 (tD)、面板電阻和面板的開關時間比。如果沒有穩定時間，一般來說，降低面板和模擬接 口功耗的方法就是采用具有較高電阻的觸摸顯示屏并保持應用的開關時間比為低，從而降低系統 的功耗。如果電路中增加一個抑制噪聲的電容網絡，隨著時間的推移，電阻較低的觸摸板將 消耗較低的總功率。

　　影響觸摸顯示屏控制器和主處理器數字接口功耗的主要因素是高數字流量引起的串行總線的 功耗，對數字轉換結果進行平均處理，可以降低觸摸顯示屏控制器對主處理器的影響以及數字接 口的功耗。如果觸摸顯示屏控制器在數據被傳輸?shù)街魈幚砥髦斑^濾坐標數據，觸摸顯示屏控制器與 主處理器之間的數字接口的功耗就不是最大。當面板處于打開狀態時，觸摸顯示屏將通過模擬接 口消耗大量的功率。

　　如果低功耗是設計要控制的目標，應特別注意模擬電源的關閉策略、巧妙實現A-D轉換器/處理器的數字接口并優化觸摸顯示屏的控制算法。

　　(2) 噪聲

　　噪聲是電子設備不可避免的問題之一，在觸摸顯示屏系統中，噪聲主要來自LCD背光電路。 另外，作為一種人機接口，由于操作者和操作環境可能引入靜電和電磁脈沖，這也是潛在的

　　噪聲來源。

　　通常，這些噪聲是通過觸摸顯示屏控制器，從模擬輸入電路進人系統的。因此，在輸人電路 采取措施可以有效降低噪聲，這些方法包括：

　　1) 優化PCB布線，互連線應該盡可能短，投射電容式觸摸顯示屏的電源應該采用高階逐次 逼近寄存器(SAR)類型的A-D轉換器，并采用適當?shù)臑V波處理。

　　2) 在電源和地之間放置旁路電容，且應盡可能地靠近投射電容式觸摸顯示屏。平均或過濾 每一個觸摸顯示屏坐標中的多重取樣率。具體實施位置有兩個：主控軟件的主處理器和投射電容 式觸摸顯示屏硬件，而后者效果更好一些，并在降低數字接口通信量和主處理器開銷方面具有 優勢。

　　(3) 校準

　　實際上，傳統的鼠標是一種相對定位系統，只與前一次鼠標的位置坐標有關。而觸摸顯示屏 則是一種絕對坐標系統，要選哪里就直接點哪里，與相對定位系統有著本質的區別。絕對坐 標系統的特點是每一次定位坐標與上一次定位坐標沒有關系，每次觸摸的數據通過校準轉為 屏幕上的坐標，不管在什么情況下，觸摸顯示屏這套坐標在同一點的輸出數據是穩定的。不過由 于技術原理的原因，并不能保證同一點觸摸每一次采樣數據都是相同的，不能保證絕對坐標 定位，也就是“點不準”，這就是觸摸顯示屏的漂移問題。對于性能質量好的觸摸顯示屏來說，漂移 的情況出現得并不是很嚴重。

　　因此，觸摸顯示屏產品通常需要在加電時校準，以典型4線電阻式觸摸顯示屏系統為例，其觸摸 屏傳感器位于系統LCD顯示屏表層。對觸摸顯示屏施壓后，觸摸顯示屏控制器會感應到壓力，并對 軸與F軸坐標進行測量。很多誤差源會影響該測量結果的準確性與可靠性，其中大多數誤 差都是由于電子噪聲、比例系數以及機械不同軸性等問題造成的。其中，比例系數與機械不 同軸性源于觸摸顯示屏與顯示屏的部件裝配，通常系統中的觸摸顯示屏控制器與顯示屏具有不同的分 辨率，因此需要通過比例系數將彼此坐標進行匹配。實際的比例系數會隨部件的不同而有所 差異，需要通過校準來減少乃至消除不匹配的情況。

　　觸摸顯示屏的校準需要將觸摸顯示屏控制器報告的坐標轉換為準確反映該點與圖形在顯示屏與 LCD上所處位置的坐標。通過一系列比例系數來獲得校準結果，糾正由于機械不同軸性引 起的移動與轉動誤差。
