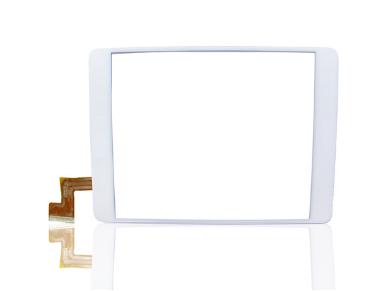

實際上，如果產品上有一個LCD或鍵盤，設計中可能需要考慮如何才能設計出一個利 用觸摸顯示屏技術的產品。但在設計觸摸顯示屏系統時，有許多種不同的解決方式，有各式各樣的性 能，當然也需要各種不同的設計考慮。故現在是需要深入理解該技術，并對產品系列進行評 估。只有這樣，才能成為市場上的領先者，而良好的外觀設計是設計的出發點。

　　搞清設計所需觸摸顯示屏產品的特性，觸摸顯示屏供應鏈上的許多提供商通常提供許多不同的組 件，而更多的是一些提供商聯合起來為終端用戶提供一個價值鏈。圖3-6中給出了觸摸顯示屏生 態系統的構成圖，無論是在最新的筆記本電腦，或者最新的觸摸顯示屏手機中，該生態系統都是 一樣的。

　　觸摸顯示屏是一種新型可編程控制終端，是新一代高科技人機界面產品，適用于現場控制， 可靠性高，編程簡單，使用維護方便。在工藝參數較多又需要人機交互時使用觸摸顯示屏，可使 整個生產的自動化控制的功能得到大大的加強。

　　觸摸顯示屏畫面由ProTool (西門子)、CX-Designei•(歐姆龍)等專用軟件進行設計，先通 過編程PC仿真調試，認為正確后再下載到觸摸顯示屏。觸摸顯示屏畫面總數應在其存儲空間允許的 范圍內，各畫面之間盡量做到可相互切換。

　　1) 主畫面的設計。一般情況下，可用歡迎畫面或被控系統的主系統畫面作為主畫面， 該畫面可進人到各分畫面。各分畫面均能一步返回主畫面。若是將被控主系統畫面作為主畫 面，則應在畫面中顯示被控系統的一些主要參數，以便在此畫面上對整個被控系統有大致的 了解。

　　2) 控制畫面的設計。該畫面主要用來控制被控設備的啟停及顯示PLC內部的參數，也 可將PLC參數的設定做在其中。該種畫面的數量在觸摸顯示屏畫面中占得最多，其具體畫面數 量由實際被控設備決定。

　　3) 參數設置頁面的設計。該畫面主要是對PLC的內部參數進行設定，同時還應顯示參 數設定完成的情況。實際制作時還應考慮加密問題，限制閑散人員隨意改動參數，對生產造 成不必要的損失。

　　4) 實時趨勢頁面的設計。該畫面主要是以曲線記錄的形式來顯示被控值、PLC模擬量 的主要工作參數(如輸出變頻器頻率、溫度曲線值)等的實時狀態。

　　5) 信息記錄頁面的設計。該畫面主要是記錄可能出現的設備損壞、過載、數值超范圍 和系統急停等故障信息。另外該畫面還可記錄各設備啟停操作，作為憑證。

　　6) 節能畫面的設計。該畫面主要是記錄和顯示變頻器的累積用電數及實時節電狀態， 以便向用戶展示變頻節能的好處，也可用來與其他的節電測量作比較。

　　7) 運行狀態畫面的設計。該畫面主要是各種設備運行狀態的集中顯示情況。
