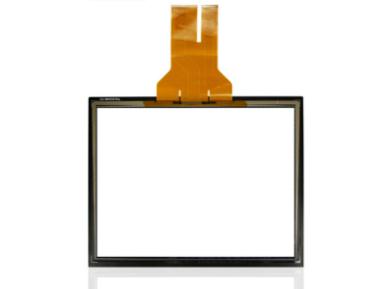

近期被手機等產品中應用并備受關注的就是投射電容式的TP。這種方 式也從面板的結構或工作方法提出多種好的方案。一般可分為適合大型面板 的金屬傳感器(Wire Sensor)方式和適合小型面板的ITO柵格(ITO Grid)

　　方式。

　　金屬傳感器方式是，通過玻璃與玻璃或膜與膜之間的，具有直徑為 l〇pm左右的復雜導電金屬布線，檢測縱U)橫(F)的信號。因 為20mm厚的玻璃基板上也可實現檢測，因此在室外(防爆)環境下也可以 使用。也可以在設置于櫥窗內的顯示器中操作^在日本，一般用于房地產廣 告，與投影儀成套使用。

　　投射電容式的另外一種方式是ITO柵格方式。技術本身是比較古老，從 20多年前就幵始侖此技術了，因此相關專利已經失效但因近期的非常小 的用于靜電觸控的傳感器1C芯片被低價供應，因此吋以實現所謂的掃描和 多點觸控的手勢動作，這一點受到消費者的喜愛。

　　從原理上來看是與筆記本電腦的電 容式觸控板一樣。使這樣的觸控板變透明的是ITO柵格投射電容式觸摸顯示屏。 利用X - F電極檢測手機接觸時的因電容變化導致的電流變化，計算出手指的位置。

　　更詳細的內容這里暫不贅述，但其工作原理存在以下兩種方式。

　　(1) 自電容檢測方法

　　•利用一個感應器檢測手指接觸時的電容增加量。

　　•多點觸控時會發生串?dāng)_，因此很難顯示絕對位置。

　　(2) 相互電容量檢測法

　　•利用發送接收信號的2個感應器來檢測手指觸控時接收信號側的電容 的減少程度，這種方法的方法更適于多點觸控，但是相匹配的1C芯片不太

　　多。

　　②iPhone的觸摸顯示屏

　　iPhone觸摸顯示屏也是投射電容式，但與上述是截然不同的結構。圖2-25 所示的是單元結構與鍍膜結構。

　　可實現多點觸控、支持手勢動作的iPhone的上市是很有沖擊性的，而 系統的高級感，設計的美感也非常優秀。它為了在不降低顯示器畫質的條件 下實現容易觀看，在改善透過率方面下了很多工夫。光學連接也是其中之 一。它最近在手機上已很常見，就是利用光學粘合劑把表面上的覆蓋層的玻 璃和觸摸顯示屏進行全面貼合，以此來盡量防止內部反射。
