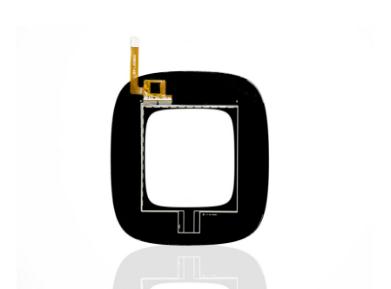

聲體波觸摸傳感器是在顯示器的表面上的一個玻璃覆蓋層。X、Y換能器焊接在玻璃相鄰的角邊上，分別用一對屏蔽電 纜連接到控制器。每對電纜分別連接到信號線和地線，一個三 角形護罩保護X、Y換能器和連接的電纜，沿著玻璃兩邊蝕刻 著45°角反射條紋陣列作為波的導向裝置，反射體相對的邊被磨 光確保正確的聲波回聲。

　　觸摸傳感器能被層壓在任何厚度的玻璃上以增加耐久性、 抗暴性和安全性，也能直接層壓在CRT或平板顯示器上。使用 硅樹脂凝膠體作為層壓的媒質。

　　聲體波觸摸顯示屏技術是基于傳輸高頻率聲波穿過覆蓋在顯示 器表面的觸摸傳感器。檢測工作是不斷地監視觸摸傳感器確定 是否有觸摸產生，它包括下列過程

　　(1) 傳輸聲波，等待反射波響應。

　　(2) 數字化反射波響應。

　　(3) 分析信號，確定觸摸活動。

　　(4) 給主機傳送校驗結果。

　　傳輸、接收聲波

　　X和Y換能器交替發出聲波(在傳輸模式)。換能器安在 傳感器左上角的位置，把電脈沖轉換成聲波。換能器發射多周 期的超聲波以0.135英寸/微秒速度進入傳感器玻璃。

　　聲波沿著反射條紋傳播，被反射條紋反射到相對的光邊， 然后反射回到條紋列陣，再被轉換到換能器(在接收模式)。 第一個反射器傳送一個信號回來，然后第二個，第三個等等。 再分解反lr信號，把噪聲從有效信息中分離出來。

　　數字化反射信號

　　X或Y換能器接收到反射信號，將信號放大、解調后轉化成數字信號。如有必要可調整振幅。

　　分析數字信號

　　手指或其他能吸收聲波的介質接觸傳感器，吸收了聲波能 量，降低了波的振幅。這個能量衰減在信號上顯現的是一個振 幅降低。通過當前數字化的數據與前面的檢測或參考數據比較 來檢測觸摸。通過數字濾波器處理當前和以前數據不同結果， 確定傳感器上是否存在觸摸和觸摸位置(兄：K為坐標，Z為壓 力軸)。

　　給主機傳送檢測結果

　　控制器傳輸坐標到主處理器，主處理器處理數據供應用程序使用。
