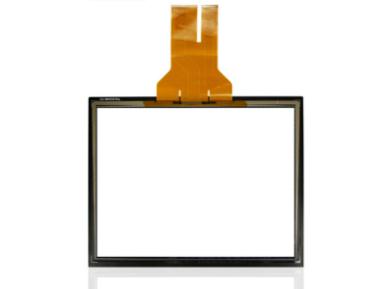

不管是電容式還是電阻式觸摸顯示屏，都依賴于一種透明的導電體材料，即銦錫氧化物 (ITO)。投射電容式觸摸顯示屏在玻璃或其他透明基底上用ITO做出Z、F矩陣圖形，這些圖形就是電容感應所需要的電極。利用IT0的導體特性產生原始的寄生電容，當 手指接近某個感應電極時，相當于在原來的電容基礎上并聯了新的電容，從而使感應電極對 地(掃描某個特定電極時，其他電極被接到地上)的電容發生變化。通過在PSoC內部搭建 電路，并用內建8位處理器的程序來控制電路的工作，就可以把電容的變化轉化成計數值的 變化。PSoC根據每個感應電極上的電容變化量計算出X和y方向的精確坐標，分辨率隨著 電極數和電極之間的中心距離而變化。

　　IT0的透光度與表面阻抗成正比，即透光度越高，表面阻抗越大，但在透光度一定的情 況下，IT0的圖形設計也對阻抗有影響。由于這個特性，基于IT0的電容式觸摸顯示屏感應設計 要面對不小的挑戰，因為阻抗的存在，增加了電容充放電的時間，從而使感應時間變長，信 噪比(SNR)也會相應降低。盡量減少感應電極的固有阻抗，是設計投射電容式觸摸顯示屏的關 鍵因素。

　　在觸摸顯示屏中，IT0是以平面導體的形式存在，每一個方塊區域對應著同樣的阻抗。根據 這一原則，Gypress公司推薦_用菱形的感應單元，因為連接這些菱形的導線可以用最少的 方塊區域(少于等于2個)接而成。

　　這種IF矩陣式的設計可以實現多點檢測，但還無法實現多點解析。當兩個點同時作用到屏上時，X和F方向上檢測到的信號體現為在兩個不同位置上出現峰值，而這樣的輸出卻對應兩種不同的輸人，控制器無法判斷手指當前作用在哪一對點上。當兩個點同時作用到屏上時，在X和^方向上檢測到的信號體現為在兩個不同位置上出現峰值，盡管如此，利用PSoC的后端處理能力依然可以實現豐富的兩點手勢輸人，如抓取、拖曳、縮放、旋轉等。從某種意義上講，這種方案兼顧了可操作性和成本。Cypress公司也提供更多的拓展方案供用戶選擇，比如增加坐標軸的數目和分割屏，這些方案可在一定程度上增加解析點的數目，但成本和設計復雜度都相應增加。由于PSoC的可配置、可編程的特點，Cypress公司的投射電容式觸摸顯示屏方案具有得天獨厚的優勢。首先，與ASIC和固定功能的解決方案不同，PSoC可以在單片上同時實現離散按鍵、滑動條、觸摸顯示屏甚至是接近式感應。很多用戶在實現觸摸顯示屏的設計時，并不要求在屏上所有區域都輸出;f和^坐標，在某些特定的區域(如屏幕底部)可能僅需要固定位置的按鍵功能。在另外一些應用中的觸摸顯示屏需要接近式感應功能，如當人體靠近到l〇cm之內時就打開屏幕背光。這些特殊需求都可以用單片PSoC實現，對于不同的感應方式設置不同的參數，通過PSoC來動態配置。其次，PSoC內置的8位處理器可以實現對多點手勢操作的識別和提取，把精簡的指令信息發送給主處理器，能在很大程度上減輕主處理器的運算壓力。
