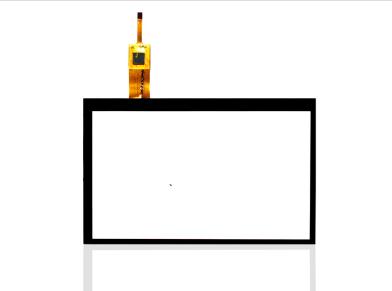

現如今，電阻式觸摸顯示屏釆用的特別多，但是最早期的觸摸顯示屏是光學式 的。當時美國為了軍事目的而進行此項開發，幾乎與20世紀70年代開發的 LED的同時出現在市場上。光學式觸摸顯示屏因紅外線的直線前進性，因此更 適用于大尺寸觸摸顯示屏。它可分為紅外掃描式和反向反射式兩種類型。

　　紅外掃描式觸摸顯示屏是指，用手指等遮擋橫、縱u、y)矩陣狀上的紅 外光束，用這種遮光的方式檢測位置，也被稱為“紅外阻斷檢測方式”。其 中橫、縱方向有一發光單元，另一個是接收光的單元。發 光單元是在LED上設置棱鏡來集中光軸的。受光單元是把光敏二極管和晶 體管(增幅電路)組合而成的光敏晶體管。LED點亮后，對面的光敏晶體 管會導通，但有手指等遮蓋的話就會處于關斷的狀態。就是從這個開/關中 檢測所觸控的位置。

　　紅外掃描方式的分析能力是以光敏晶體管的間隔為基準，但因?yàn)橐呀?jīng)開 發出檢測能力提升至2倍/4倍，因此可以很順暢的追蹤手指的移動，拖動 性能得到了提升，減少原來那種不協調的感覺?；旧嫌每梢姽饪梢詸z測 到，但考慮到信賴性，選用紅外線。

　　更詳細的內容這里不再贅述，一種紅外掃描式觸摸顯示屏的新技術一一DWT (Digital Waveguide Touch,電子波導觸控)也已被開發出來，并開始 用于小型機。

　　再歸反射式又被稱之為紅外線圖像傳感器式、紅外攝像式等。常規的方

　　式是，在邊角區域各配置1臺(共2臺)紅外發光單元和紅外光接收單元

　　為一體的傳感單元，在其他3個邊上貼上膠帶(見圖3-3)。反射膠帶具有

　　光與入射角向同一方向反射回來的反射現象。其基本原理是，手指等遮住了

　　發光單元的紅外線就會被作為影子而被影像傳感器所檢測出來，然后再按照

　　三角測試方式求的坐標。從尺寸方面來看，作為觸摸顯示屏可檢測的最大

　　尺寸是250in，并且它是可實現多點觸控的。
