對于絕大多數工控觸摸顯示屏企業來講，氣泡問題一直是屢見不鮮的話題，也沒有找到根本性解決的辦法。

目前根據氣泡分類主要有油墨性、可視區、按鍵、拉膠和反彈氣泡等五種類型，下面讓我來向大家一一介紹：

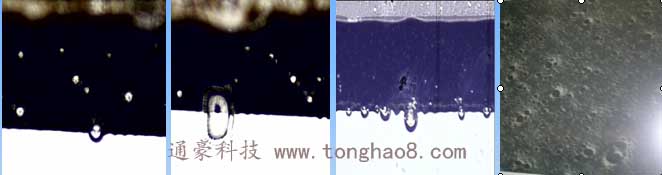

1、油墨性氣泡：指Cover Glass油墨邊緣厚度超標或者油墨涂布不均勻?qū)е碌臍馀荨?/span>

如圖一

2.可視區氣泡：指OCA與Cover Glass之間微小氣體未完全被OCA吸收后存在的一種硬性膠體或者異物導致OCA粘性下降后反彈的氣體。

如圖二

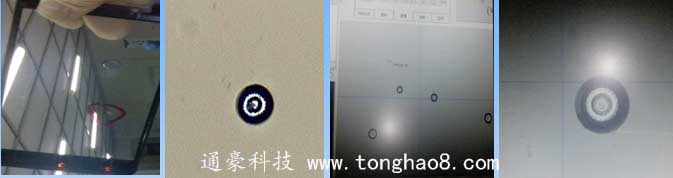

3.按鍵氣泡：指出現在按鍵區域的氣泡，在裝配整機有BL光源的情況下會出現亮點。

如圖三

4、拉膠氣泡：指貼合蓋板過程中OCA被帶起導致的氣泡。

如圖四

5、產品脫泡后無氣泡不良，放置一段時間后出現氣泡的現象。

以上五種氣泡類型介紹完了，然后向大家介紹影響氣泡產生因素及五大攻略：

1、氣泡影響因素：1、OCA材質；2、貼合方式；3、貼合效果；4、產品設計；5、產品尺寸；6、油墨厚度；7、脫泡參數

2、攻略一：合理選擇OCA材質，目前市面上OCA品牌名目繁多，主流有三菱、3M、LG、王子、日立等，所以為了滿足產品穩定性要求需進行多組RA環測試驗；

   攻略二：目前G+G結構主要采用真空貼合，機臺壓力、溫度及壓合時間需重點掌控，一般采用熱模（溫度45℃），壓合時間不易過短，壓力根據蓋板材質設定；

   攻略三：貼合效果的改善，貼合后可視區氣泡較大不易于脫泡操作，可用高溫膠墊平或治具氧化處理；

   攻略四：針對不同的產品設計需使用不同的脫泡參數，譬如FPC較VA視窗距離近，脫泡時間長易導致FPC端產生密集型氣泡，且這種氣泡難以處理，所以需合理使用參數（建議低溫低壓短時間）；

   攻略五：目前市場上油墨印刷工藝多要求白色22±3um，黑色12±3um，且OCA的填充能力不一，根據物理彈簧力學原理得知F=k*d（K為形變系數，d為形變量），油墨厚度越厚則d越大，反彈F越大，越容易出現氣泡反彈，而像工控觸摸顯示屏貼合而言，更需嚴格控制蓋板油墨厚度要求。

目前我們通豪公司可以將氣泡不良可以控制在0.05-0.1%之間，通豪科技品質部嚴格把關，所生產的車載觸摸顯示屏 智能家居觸摸顯示屏都符合市場要求。

工程部：夏金金

日  期：2015.5.23
