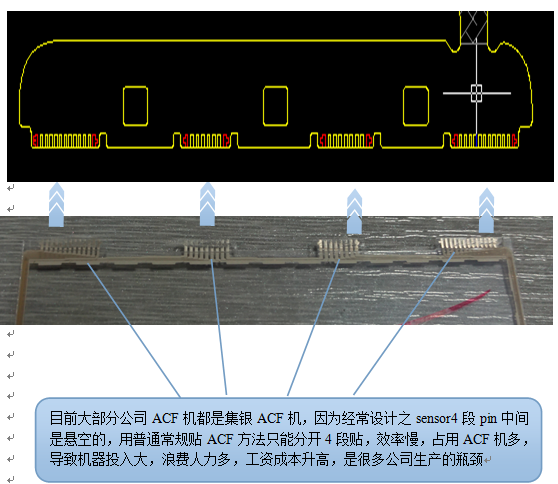

ACF是英文Anisotropic conductive Film（異向?qū)щ娔z膜） 的縮寫，隨著市場的發展，從2013年中旬開始電容觸摸顯示屏由之前的單層film逐步轉變?yōu)槎鄬觙ilm，由單點+手勢轉變?yōu)槎帱c觸控，但是隨著手機觸摸顯示屏的發展，很多公司工藝還是遵循老的作業方式，ACF貼附方式還是和之前一樣，在面臨多段（4段BOnding pin)時以平直壓頭分開壓合4次，占用ACF機器多，調機花費時間多，如下圖

東莞市通豪投資實業有限公司時刻站在工控觸摸顯示屏訂制技術攻關前列，其新產品技術部通過技術攻關成功解決掉ACF貼附需求多次之效率

慢問題，徹底改善了ACF貼附效率慢的問題

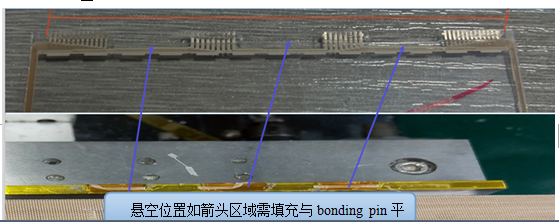

技術策略： 用MF331 1.2mm*50m規格ACF，在水晶條對應之sensor三段懸空處貼4層黃

           色耐高溫膠，再在上面貼一層雙面膠，作業時懸空處對應ACF貼到了雙面膠上

          （實際相當于將此處缺損之sensor填充起來了，4段pin可一次性貼OK，如下

           圖

每貼40片左右需手工將雙面膠上之ACF撕掉，如是循環作業即可，隔1H左右換一次雙面膠保證雙面膠之粘性，此種方法可有效解決因為bonding  pin多段pin與pin之間懸空進而引起之ACF貼附作業效率慢問題

IE部：葉小沖   2015.6.10
