TP蓋板設計好壞，也是直接影響白片良率一個很重要的環節，關系成本及公司盈利。項目剛開始在設計上盡量優化，避免不符合規范和標準的要求引入設計，至關重要。通豪實業在工控觸摸顯示屏蓋板玻璃行業深耕多年，生產實踐中總結了很多經驗，注意事項如下：

1. 外形公差

      ±0.05   ≤7"；±0.10   ＞7"

      厚度公差：±0.05 （一般CG+印刷厚度的公差可以控制在±0.03）

2. 外形開槽

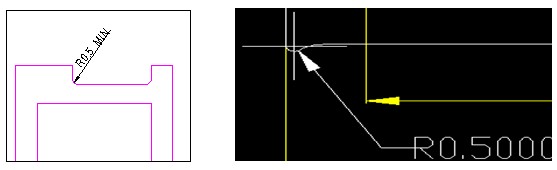

a. 外形開槽 槽寬最小寬度為1.0mm,開槽內角必須倒圓角，圓角的R角最小為R0.50mm,建議一般倒角設置為R1.0mm,倒角過小容易出現碎裂（如圖1）

b. 如果外形存在突出塊，且尺寸較小形狀為尖狀，建議在尖角位置加倒R0.50mm圓角（如圖2）

3．玻璃開孔

   a．開孔要求上端離外形為≧3，孔較小的情況下可適當放寬到2.5mm,左右到外形距離為≧2,

     筒孔的寬度最小要求為1.0mm，建議一般情況下≧1.2mm

   b.開孔的位置公差為±0.1，形狀公差為±0.05

   c.開孔倒C邊：CG加工較易操作的參數  C≧0.21，倒角≧30°，可以調整為 C:0.20 X 30°，通倒邊為C:0.15mm,最大可以0.35 x 20°

  d．限于加工及原材料成本問題，所有C角不建議拋光處理。

4．外形差異要求

形左右\上下對稱或差異≧0.2  CG生產可操作

5．外形倒邊建議

6．常用玻璃厚度

0.55\0.70\0.80\0.95\1.0(康寧)\1.1

工控觸摸顯示屏蓋板玻璃沙化及研磨可以減少厚度，同時增大玻璃強度。

通豪專業工控觸摸顯示屏生產廠家，車載觸摸顯示屏生產廠家。

研發部：梁勇

日 期：2015.5.28
