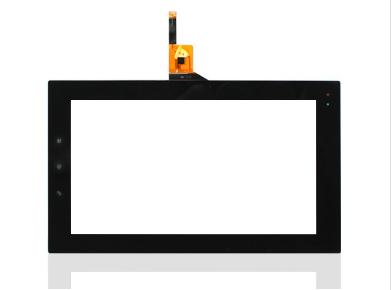

電容式觸摸顯示屏分為表面電容式和投射電容式兩大類，投射電容式觸摸顯示屏的構造是以一層

　　玻璃作為基層，在其上覆蓋一層透明的導電薄膜層，接著在導體層上覆蓋一塊保護玻璃，而

　　表面電容式觸摸顯示屏則是沒有投射電容式觸摸顯示屏表面的保護玻璃。

　　矩陣式內表面電容式觸摸顯示屏與表面電容式觸摸顯示屏相比，可以穿透較厚的覆蓋層，而且不需要校正。矩陣式內表面電容式觸摸顯示屏在兩層ITO涂層上蝕刻出不同的ITO模塊，需要考慮模塊的總阻抗、模塊之間的連接線的阻抗、兩層ITO模塊交叉處產生的寄生電容等因素，而且為了檢測到手指觸摸，ITO模塊的面積應該比手指面積小，當采用菱形圖案時，對角線長度通?？刂圃? ~6mm。矩陣式內表面電容式觸摸顯示屏檢測到的觸摸位置對應于感應到最大電容變化值的交叉點，對于X軸或F軸來說，則是對不同ITO模塊的信號量取加權平均得到位置量，系統然后在觸摸顯示屏下面的LCD上顯示出觸摸點或軌跡。投射電容式觸摸顯示屏結構，綠色和藍色的ITO模塊位于兩層ITO涂層上，可以把它們看做是x和y方向連續變化的滑條，需要對Z和y方向上不同的ITO模塊分別掃描以獲得觸摸點的位置和觸摸的軌跡。兩層ITO涂層之間是PET或玻璃隔離層，后者透光性更好，可以承受更大的壓力，成品率更高，而且通過殊工藝可以直接鍍在LCD表面。這層隔離層越薄，透光性越好，但是兩層ITO之間的寄生電容也越大。

　　另外，觸摸顯示屏下面是LCD顯示屏，它的表面也具有傳導性，這樣就會與靠近的ITO涂 層的ITO模塊產生寄生電容，通常還需要在這兩層之間保留一定的空氣層，以降低寄生電容 的影響。

　　投射電容式觸摸顯示屏與表面電容式觸摸顯示屏兩者最大差異在于，投射電容式觸摸顯示屏可實現多 點觸摸(Multi-touch)，而表面電容式觸摸顯示屏僅能實現單點觸摸(Single-touch)。依此看來， 投射電容式觸摸顯示屏似乎優于表面電容式觸摸顯示屏，但是事實上并非全然如此。
