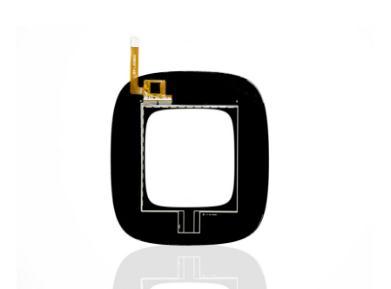

下面介紹下投射電容式觸摸顯示屏的結構。前面已經介紹過在玻璃基板的兩 面形成透明電極以及在玻璃基板的表面通過絕緣層層壓技術形成x軸電極 和F軸電極。圖5-9所示為投射電容式觸摸顯示屏結構，使用的是帶有ITO的薄 膜基板。將ITO圖案化之后與形成圖案的 PET薄膜基板組合，形成觸摸顯示屏。使用導電膠形成配線，連接電極與外部驅 動電路。此外，可以通過激光式干法刻蝕工藝或者濕法刻蝕工藝實現ITO的 圖案化。

　　投射電容式觸摸顯示屏與電阻式觸摸顯示屏一樣，都需要形成精細的1T0電極圖 案，要求具有高精度分辨率的光刻膠。隨著電極數目增加，配線也變得復 雜，需要可以通過印刷技術形成l〇〇|xm以下的細線導電膠。以往的導電膠 無法達成這個精度，從而幵發了高精度的導電膠AF4500。圖5-10是使用 AF4500導電膠通過印刷技術形成l(XVm以下的配線3用粘合劑將X軸與F軸粘合，再與FPC連接。在玻璃基板也有通過薄膜圖案化的工藝形成配線的。

　　以電阻式觸摸顯示屏的結構為例，說明了所使用的膠材。所有工藝都可以通 過以往的絲網印刷工藝完成，可以降低制作成本。剛開始時普遍應用在以 PDA為中心的移動終端產品中。近年，隨著顯示器件向大型化、窄邊框化 的發展，要求與之匹配的精細化圖案導電膠，從而還要求提高印刷技術。隨 著投射電容式觸摸顯示屏產量的增加，及電阻式觸摸顯示屏觸摸錄人技術的發展，對 導電膠的需求量日益增加。

　　觸摸顯示屏還作為人機界面不斷地發展。正在進行低溫固化、高精細化和低 電阻化導電膠開發，以滿足不斷發展產品的需求。此外，導電膠的用途也不 斷地擴大。開始應用在有機太陽電池配線以及RFID標簽卡的天線中。導電膠 可通過低溫印刷技術，形成長配線，它在產品開發中將發揮著重要的作用。
