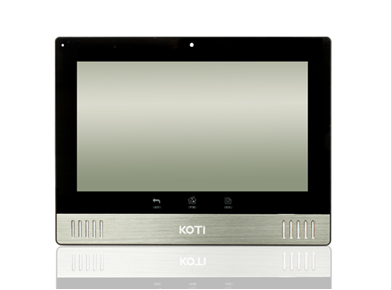

智能手機、平板、自動取款機、地鐵自動購票機……在我們周圍，廣泛分布著僅用手指觸摸就可以進行各種操作的觸摸顯示屏。其中很值得我們深入了解的，就是伴隨智能手機的普及而不斷成長的電容式觸摸顯示屏。

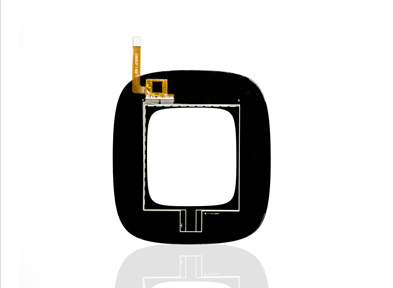

　　觸摸顯示屏的主要材料，就是導電的透明薄膜，又稱為“透明導電膜”，使用最廣泛的是由ITO(Indium Tin Oxide，氧化銦錫)結晶體做成的薄膜。在ITO膜的上面，還覆有一層由玻璃、塑料等制成的薄絕緣層。ITO膜被分隔成邊長大約為4毫米的正方形。排列在同一行(或同一列)的方形ITO膜，由導線聯通起來，形成縱列(X軸)連接(插圖為粉色)和橫列(Y軸)連接(插圖為藍色)。連接成串的各列稱為“電極”，從各個電極引出的導線通過屏的外緣，匯集在一處。

　　手指觸摸的地方，能大量“儲存”電荷

　　僅用手指輕輕觸摸就可以進行各種操作的觸摸顯示屏，如今已與我們的生活密不可分了。觸摸顯示屏可以通過幾種不同的方式來識別手指觸摸的位置?，F(xiàn)在，市場上70%的觸摸顯示屏都是“電容式”。簡單地說，所謂電容就是物體“儲存電荷的能力”。

　　智能手機、平板等觸摸顯示屏通常會有很弱的電流通過。我們用手指觸屏的話，處于觸摸位置的電極的電容量會發生變化，電的流動也會發生變化。通過測定這個變化，就能確定手指觸摸的位置。

　　檢測觸摸顯示屏各個電極的交點

　　在用智能手機、平板等操作時，有時候要用到多個手指(多點觸控，比如頁面的縮放等)。在這時，光靠檢測電極的電容量是無法正確定位多個手指的，這就需要對可能的電極的交點做進一步的詳細分析。

　　也許會有人認為，不管觸摸的地方是一處還是多處，只要逐個分析電極的一個個交點，并以此直接確定觸摸位置，不就行了嗎?但是，與屏上電極的總數相比，屏上電極的交點總數要多得多，逐個分析所有的交點，所花掉的時間就會比只檢測電極要多出幾倍到幾百倍。因此，電容式觸摸顯示屏采用了兩種檢測手段：如果判斷為單處觸摸，就首先測定每個電極的電容量;如果判斷為多點觸摸，就會對電極的交點進行進一步的詳細分析。

　　利用手指按壓的“凹陷”進行控制的電阻式觸摸顯示屏

　　除了電容式觸摸顯示屏以外，使用較多的還有電阻式觸摸顯示屏。電阻式(全稱為“電阻薄膜式”)觸摸顯示屏是由間隔極小的兩層透明導電薄膜重疊配置在一起而制成的，利用手指(或手寫筆等)按壓屏?xí)r產生的凹陷來確定位置。由于手指按壓，凹陷的上層薄膜與下層薄膜相接觸，就能檢測出手指的位置了。

　　兩層薄膜和電容式相同，也加有電壓，也有電流通過。兩層薄膜相接觸時，膜與膜之間就會通過電流，膜上的電壓值也會因此發生變化。由于電壓值發生了變化，兩層膜在何處相接觸(即手指按壓處)也就一清二楚了。

　　上下薄膜的電流的方向不同。例如，上層薄膜在X軸方向加有電壓，在下層薄膜上，在與上層薄膜X軸垂直的Y軸方向上加有電壓。手指按壓觸摸顯示屏，兩層薄膜相接觸時，依次測定X軸和Y軸方向的電壓，就可以確定位置。

　　使用這種電阻式的代表產品有車載導航儀、便攜式游戲機等。電阻式和電容式的觸摸顯示屏的觸感是不同的，前者確實有凹陷的感覺。另外，仔細觀察電阻式觸摸顯示屏的話，也許能看到屏上排列著許多細小的點。這些點被稱為“隔離點”，由樹脂構成，可以維持上下薄膜的間隙。
