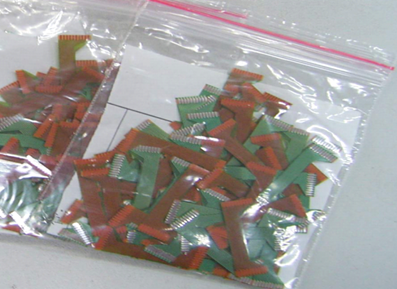

一、車載觸摸顯示屏FPC概述

    FPC稱為撓性印刷電路板，簡稱軟排線，是由銅質線路、PI或PE基材、粘合膠壓合而成。因其具有優秀的彎折及可靠性廣泛應用于手機、導航儀觸摸顯示屏、LCM等電子產品，也是車載觸摸顯示屏重要的組成配件。

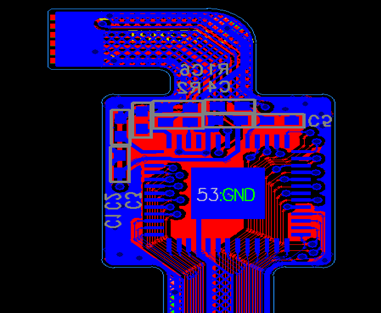

一、車載觸摸顯示屏FPC設計要點

   作為觸摸顯示屏訂制的重要組成配件，FPC的設計和選材尤其重要：

1.須選用無膠壓延銅材料，表面鍍鎳工藝，鍍金厚度0.03-0.1um;

2.設計線寬最小0.06MM，建議0.1MM；

1.金手指補強需大于金手指長度0.5MM或者以上，保護金手指防止斷裂；

2.彎拆區需軟化處理，采用網格鋪銅，有條件允許要加防撕裂措施；

3.外形公差要控制在+-0.1MM;

4.元件區域layout時，元件距補強邊緣至少有0.5MM安全距離;

5.綁定區域金手指需增加對位靶標；

通豪科技研發部工程師在觸摸顯示屏行業都有平均四年的設計經驗,所研發出的產品緊跟市場腳步,目前通豪所研發的產品擁有耐高低溫,防眩目，耐刮花等功能，是目前車載觸摸顯示屏工廠的核心技術。

研發部：喬紅廣   2015.6.1
