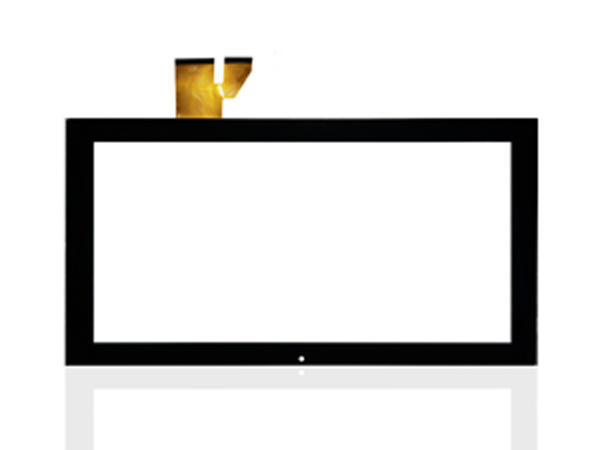

? ?型號：	視窗尺寸：21.5寸
? ?結構：	方案：
? ?接口：	透光率：>90%
? ?觸控點數：多點	點擊次數測試：大于4000萬次
? ?表面強度：≥7H	保護玻璃尺寸：
? ?總體厚度（不包含背膠）：1.2±0.1MM	硬度：50G鋼球70cm沖擊跌落3次不破
? ?工作環境:-20℃～+70℃,≤90%RH	儲存環境：-30℃～+80℃.≤90%RH
? ?顏色：黑色	TP厚度：0.7mm

1.1?性能要求

1.1.1?表面硬度

1.1.1.1?試驗方法

1）?測試用鉛筆需選用硬度相應的中華品牌鉛筆

2）在鉛筆上施加1000g重量；

3）在試驗樣品上進行刻劃，刻劃長度不少于250px，次數20次；

4）測試結束后，使用與測試樣品表面不起作用的溶劑進行擦拭，保證測試樣品表面干凈；

1.1.1.2?判定基準:

1）測試樣品表面應無劃痕，凹陷等缺陷；

2）測試樣品通電狀態下，樣品顯示無異常；

1.1.2?視角

1.1.2.1?試驗方法

1）將測試樣品按照整機裝配后狀態放置于實驗室日光燈下；

2）距離測試樣品30CM目測；

3）在樣品中心成60°夾角以內位置進行觀察。

1.1.2.2?判定基準

????在視角范圍內觸摸顯示屏顯示正常，無重影、虛影以及顯示模糊等不良現象。

1.1.3?靈敏度

1.1.3.1?試驗方法

? ??1）將測試樣品裝配到整機上，使用Φ8.4㎜的電容筆進行觸摸；

2）連續觸摸時間間隔小于1秒；

1.1.3.2?判定基準

????在進行連續點擊顯示屏上觸摸選項時，不能出現無跳點和漏項顯示的情況

1.1.4?觸摸精度

1.1.4.1?試驗方法

????使用電容筆進行觸摸規定的觸摸點；

1.1.4.2?判定基準

????觸摸點與實際顯示的點位置偏差應≤2mm；

1.1.5?觸摸范圍

1.1.5.1?試驗方法

1）將測試樣品裝配到整機上，使用Φ8.4㎜的電容筆進行觸摸；

2）對觸摸顯示屏四角以及各邊緣區域所有選項進行觸摸；

1.1.5.2?判定基準

觸摸視窗邊緣2MM以內所有可選項均可觸發

1.1.6?觸摸顯示屏分辨率

1.1.6.1?試驗方法

????使用Φ8.4㎜的電容筆進行觸摸測試；

1.1.6.2?判定基準

觸摸顯示屏在使用Φ8.4㎜的電容筆或手指觸碰時，顯示屏可以感應到并反饋。

1.1.7?觸摸壽命（僅適用于軟屏）

隨整機壽命測試5萬次觸摸。

1.2?機械性能要求

1.2.1?抗擊打能力

1.2.1.1?試驗方法

???? 1）將測試樣品（LCD、觸摸板）水平放置在測試臺上；

???? 2）使用直徑為25.4mm，重量為67.5g的鋼球，將鋼球放置在與測試樣品垂直距離為1000px高度，使鋼球自由落體運動下落；

???? 3）測試位置為顯示屏中心位置以及四個角，共進行5此實驗

1.2.1.2?判定基準

1)?測試樣品表面應無裂痕，凹陷等缺陷；

2）測試樣品通電狀態下，樣品顯示無異常；

1.2.2?FPC線拉力測試
