Cypress Tme Touch電容觸摸顯示屏方案包括單點觸摸用戶模塊、多點觸摸識別手勢和多點 觸摸識別位置用戶模塊，分別支持相對應的芯片型號。多點觸摸識別手勢用戶模塊(對應 CY8CTMG100/110/120)支持一個和兩個手指的手勢操作，可以實現平移、縮放和旋轉手 勢，它也支持將采樣獲得的原始數據上傳到主機，后者可以開發自定義的手勢。多點觸摸識 別手勢用戶模塊基于CSDADC技術(Cap Sense Sigma-Delta Plus ADC)，它是一種PSoC內部 的數字、模擬混合模塊，在不進行系統重配置的前提下，允許獨立地掃描Cap Sense感應單 元和測量輸人電壓。通過對可變的IDAC進行校正，提供了比以前CSA/CSD技術更高的電 容檢測性能。多點觸摸識別手勢用戶模塊對投射電容式觸摸顯示屏的典型物理分辨率為〇. 2mm， 可以很好地應用于邏輯分辨率為320 x240或480 x360的LCD屏。

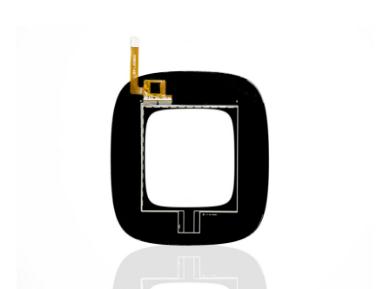

　　(1) Cypress True Touch電容觸摸顯示屏方案

　　CypresSPS〇C技術將可編程模擬、數字資源集成在單個芯片上，為投射電容式觸摸顯示屏提供了 True Touch解決方案，它涵蓋了從單點觸摸、多點觸摸識別手勢到多點觸摸識別位置的全部領域。配合高效靈活的PSoC Designer5. 0開

　　發環境，Cypress True Touch方案正在業界獲得廣泛的應用。Cypress True Touch 方案中經常使用的軸坐標式感應單元矩陣的圖形，類似于觸摸板，將獨立的IT0感應單元串聯在一起可以組成y軸或;r軸的一個感應單元，行感應單元組成f軸，列感應單元組成z軸，行和列在分開的不同層上。多點觸摸識別位置方法是基于互電容的觸摸顯示屏檢測方法(行單元上加

　　驅動激勵信號，列單元上進行感應，有別于激勵和感應的是同一感應單元的自電容方式)，

　　可以應用于任何觸摸手勢的檢測，包括識別雙手的1〇個手指同時觸摸的位置。它通過互電容檢測的方式可以完全消除“鬼點”，當有多個觸摸點時，僅當某個觸摸點所在的行感應單元被驅動，列感應單元被檢測時，才會有電容變化檢測值，這樣就可以檢測出多個行、列交叉處觸摸點的絕對位置，方案同時顯示了5個手指觸摸點的位置。
