觸摸顯示屏早在多年前已經廣泛被用于如工控計算機、POS端點計算機、手持式PDA、嵌 人式系統等計算機設備，這些應用領域的特點是，多半是應用環境不方便使用鍵盤、鼠標進 行輸人，或是根本就是僅需簡單的按鍵輸人操作，利用觸摸顯示屏就能解決多數的操作需求，待 需要進階操控、微調設定時，再利用鍵盤、鼠標操作。

　　觸摸顯示屏吸引人的優點在于其外表看似簡單的設計，在取代笨重的按鈕、軌跡球或傳統屏 幕后，觸摸顯示屏帶來一種全新的操作模式。相對于傳統機械按鈕、滑塊、轉輪和開關，觸摸控 制提供了靈活、可靠且高性?xún)r(jià)比的替代方案。

　　最新的觸摸技術為設計發揮其創造性創造了條件，在設計開發接口時可隱藏或露出按鈕 或采用其他形態觸摸模式。圖1-1所示為不同觸摸傳感器的形狀和應用。

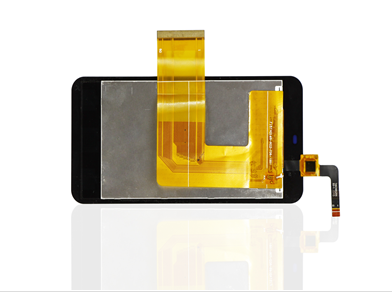

　　觸摸顯示屏主要結構是由觸摸檢測部件和觸摸顯示屏控制器組成。觸摸檢測部件安裝在顯示器面 板前面，用于檢測用戶觸摸位置，接收后傳送至觸摸顯示屏控制器;觸摸顯示屏控制器的主要作用是 從觸摸檢測部件上接收觸摸信息，并將它轉換成觸摸坐標，再送給CPU，它同時能接收 CPU發來的命令并加以執行。觸摸顯示屏無論是在計算機、筆記本電腦，還是在手機等設備中 的應用，其系統構成都是一樣的，觸摸顯示屏通常由以下幾部分構成。

　　(1) 前面板或外框

　　前面板或外框是終端產品的最表層，在某些產品中，該外框?qū)⑼该鞯纳w板圍起來，以免 受到外部的惡劣氣候或潮濕的影響，也防止下面的傳感產品受到刻劃以及破壞。也有些時 候，最外面的框只是簡單地覆蓋在觸摸傳感器的上面，這種情況下僅僅是一個裝飾。

　　(2) 觸摸控制器

　　通常，觸摸控制器是一個小型的微控制器芯片，它位于觸摸傳感器和PC或嵌人式系統 控制器之間。該芯片可以裝配到系統內部的控制器板上，也可以粘貼到玻璃觸摸傳感器上的 柔性印制電路(FPC)上。觸摸控制器將接收來自觸摸傳感器的信息，并將其轉換成PC或 嵌人式系統控制器能夠理解的信息。

　　(3) 觸摸傳感器

　　觸摸傳感器是一個帶有觸摸響應表面的透明玻璃板，該傳感器被安放到顯示器上面，使 得面板的觸摸區域能覆蓋顯示屏的可視區域。如今市場上有許多種不同的觸摸傳感技術，各 自都采用不同的方法來檢測觸摸輸人。基本上，這些技術都是在觸摸時，使電流流過面板， 從而產生一個電壓或信號的變化。這個電壓變化將被觸摸控制器接收，從而確定屏幕上的觸 摸位置。

　　(4) 顯示器

　　絕大多數的觸摸顯示屏都可以用于傳統的顯示器上，用于觸摸產品的顯示器選擇方法與傳統 系統中基本相同，包括分辨率、清晰度、刷新速度、成本等。但在觸摸顯示屏中的另一個主要的 考慮是輻射電平，由于觸摸傳感器檢測面板被觸摸所產生的微小電信號變化，易受顯示器輻 射的電氣噪聲干擾，所示顯示器和觸摸顯示屏的抗干擾設計是系統設計的關鍵點。

　　(5) 系統軟件

　　觸摸顯示屏系統軟件可以來自原廠商(如手機中的嵌人式操作系統)，也可以是后來加裝的 軟件(像在傳統PC上加一個觸摸顯示屏)。該軟件應能使觸摸顯示屏和系統控制器一起工作。它將 告訴產品的操作系統如何解析來自觸摸控制器的觸摸事件信息。在PC應用系統中，絕大多 數觸摸顯示屏的操作像一個鼠標。這就使得在觸摸顯示屏的屏幕上的某一位置觸摸與連續按鼠標非常 相似。在嵌人式系統中，嵌入式控制器必須將出現在屏幕上的信息與接收到觸摸的位置進行 比對。
