通豪觸摸顯示屏廠家專業生產0.15-42寸電容觸摸顯示屏，公司位于東莞市塘廈鎮平山村188工業區寶嶺路62號，專業研發及生產電容觸摸顯示屏5年經驗，對安卓觸摸顯示終端解決方案有一定的經驗，現目前有做的案例詳細介紹一下：

主板使用注意事項：

1、相對濕度≦80%；

2、存儲溫度：-10℃—60℃；

3、使用溫度：0℃—40℃；

4、運輸及整機裝配過程請做好靜電防護，裝配時建議佩戴靜電手環，可先洗手

或雙手觸摸接地金屬以釋放身上靜電；

5、勿受重壓及彎折變形（易導致BGA 元件脫焊）、跌落；

6、正確接好屏線及確認供屏電壓前請勿接通電源；

7、板卡正在工作時請勿掉入可導電物體，請勿帶電插拔導線；

8、非專業人員請勿進行維修或拆解動作。

一、產品圖片：

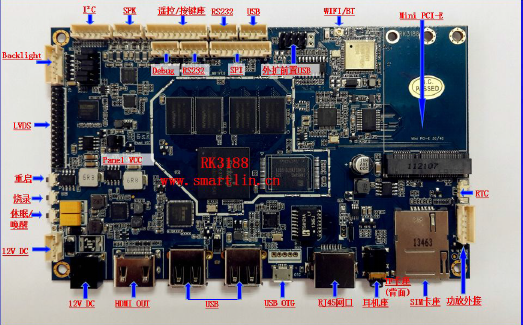

1、接口圖片(以實物為準)：

LVDS 輸出配置（跳帽由上往下1-6）：

（1）、LVDS 信號線電壓，默認右邊（350mV）；

（2）、LVDS MAP 選擇，左邊（0），右邊（1），默認左邊；

（3）、LVDS 時鐘選擇，左邊（0），右邊（1），默認右邊；

（4）、默認右邊；

（5）、LVDS 雙/單選擇，左邊（雙），右邊（單），默認左邊；

（6）、LVDS 8/6bit 選擇，左邊（8bit），右邊（6bit），默認左邊。

二、產品參數：

參數列表

CPU RK3188, 28nm Cortex-A9 四核1.6GHz

內存RAM DDR3 1G/2G（可選）

存儲空間EMMC 8G（可擴展）

解碼分辨率最高支持1080P

操作系統Android 4.4.2

播放模式支持定時、循環、插播等播放模式

網絡支持RJ45，Wifi，BT4.0/3G/4G（可選）

圖片格式JPG/BMP/GIF/TIFF/PNG

視頻播放支持RMVB,FLV,MPEG1/2/4,AVI,WMV,MOV,MP4,TS 等

USB 接口2 個HOST,2 個插針座,一個9PIN 外擴（與PC 前置通用）

串口SPI*1,RS232*2

以太網1 個，10M/100M 自適應以太網

LVDS 輸出1 個，支持50/60Hz 6/8 位液晶屏

HDMI1.4 輸出1 個,最高支持1080P 輸出

觸摸顯示屏支持紅外、電容（USB/i2c）、電阻

音頻輸出

支持MP3/AAC/WAV/WMA/Dolby True HD/DTS-HD/LPCM

D 類15W 高保真功放，3.5mm 接口音頻輸出

RTC 實時時鐘支持(需外接電池)

系統升級Micro USB OTG

電源輸入電源：DC 12V，供屛電壓：3.3V/5V/12V

PCB 尺寸154mm*95mm*1.6mm

定位孔∮4.0mm*4

其它

支持雙屏同顯，紅外遙控，USB 移動硬盤，橫豎屏，攝像

頭、打印機、讀卡器等多種USB/串口外設，G-Sensor（可

選）

三、接口參數：

1、電源輸入接口Power input：

NO. 定義屬性描述

1 12VIN 輸入12V 輸入

2 12VIN 輸入12V 輸入

3 GND 地地

4 GND 地地

2、背光逆變器控制接口Back Light：

NO. 定義屬性描述

1 12V 電源12V 輸出

2 12V 電源12V 輸出

3 ON/OFF 輸出背光開關控制

4 ADJ 輸出背光亮度調節

5 GND 地地

6 GND 地地

3、LVDS 接口：

NO. 定義屬性描述

1

VCC 電源PANEL 電源輸入（通過DISPLAY 2 VCC選擇+3.3V/+5V/ +12V）

3

4

5 GND 地 地

6

7 RXO0- 輸出Negative Transmission Data of Pixel 0(Odd)

8 RXO0+ 輸出Positive Transmission Data of Pixel 0(Odd)

9 RXO1- 輸出Negative Transmission Data of Pixel 1(Odd)

10 RXO1+ 輸出Positive Transmission Data of Pixel 1(Odd)

11 RXO2- 輸出Negative Transmission Data of Pixel 2(Odd)

12 RXO2+ 輸出Positive Transmission Data of Pixel 2(Odd)

13 GND 地地

14 GND 地地

15 RXOC- 輸出Negative Transmission Clock (Odd)

16 RXOC+ 輸出Positive Transmission Clock (Odd)

17 RXO3- 輸出Negative Transmission Data of Pixel 3(Odd)

18 RXO3+ 輸出Positive Transmission Data of Pixel 3(Odd)

19 RXE0- 輸出Negative Transmission Data of Pixel 0(Even)

20 RXE0+ 輸出Positive Transmission Data of Pixel 0(Even)

21 RXE1- 輸出Negative Transmission Data of Pixel 1(Even)

22 RXE1+ 輸出Positive Transmission Data of Pixel 1(Even)

23 RXE2- 輸出Negative Transmission Data of Pixel 2(Even)

24 RXE2+ 輸出Positive Transmission Data of Pixel 2(Even)

25 GND 地地

26 GND 地地

27 RXEC- 輸出Negative Transmission Clock (Even)

28 RXEC+ 輸出Positive Transmission Clock (Even)

29 RXE3- 輸出Negative Transmission Data of Pixel 3(Even)

30 RXE3+ 輸出Positive Transmission Data of Pixel 3(Even)

4、i2c 接口：

NO. 定義屬性描述

1 SCL 輸入/出i2c 時鐘

2 SDA 輸入/出i2c 數據

3 GND 地地

4 INT 輸入/出中斷

5 RST 輸入/出復位

6 VCC 電源電源

5、USB 接口：

NO. 定義屬性描述

1 5V 電源5V 輸出

2 D- 輸入/出Digital Minus(D-)

3 D+ 輸入/出Digital Positive(D+)

4 GND 地地

6、串口接口UART：

NO. 定義屬性描述

1 VCC 電源3.3V 輸出

2 RX 輸入/出Receive 接收

3 TX 輸入/出Transmit 傳送

4 GND 地地

7、SPI（Serial Peripheral Interface）：

NO. 定義屬性描述

1 5V 電源地

2 GND 地GPIO

3 CSN0 CSN0 CSN0

4 CLK 時鐘時鐘信號

5 TX 輸入/出Transmit 傳送

6 RX 輸入/出Receive 接收

7 IRQ IRQ IRQ

8 CSN1 CSN1 CSN1

9 RSTN RSTN RSTN

10 GND 電源電源

8、RIC 電池接口：

NO. 定義屬性描述

1 VCC 電源電源

2 GND 地地

9、音頻接口SPK：

NO. 定義屬性描述

1 AR+ 輸出右聲道輸出

2 AR- 輸出右聲道輸出

3 AL- 輸出左聲道輸出

4 AL+ 輸出左聲道輸出

10、遙控、指示燈、按鍵接口：

NO. 定義屬性描述

1 GND 地地

2 GPIO2 GPIO GPIO

3 PWRON 開機開機

4 K2 / /

5 GPIO1 GPIO GPIO

6 GND 地地

7 IR 遙控遙控信號

8 LED_R 紅待機指示燈

9 LED_G 綠工作指示燈

10 3.3V 電源電源

11、其他標準接口：

以太網接口RJ45 支持10M/100M 自適應有線網絡

HDMI 接口標準接口支持HDMI 1.4 數據輸出,最高支持1080P

TF/SD 卡接口TF/SD 卡外擴數據存儲,最大支持32G

USB 接口USB 支持USB 鼠標鍵盤,攝像頭,移動硬盤,觸摸顯示屏等

音頻輸出接口Audio 支持3.5mm 接口音頻輸出

Mini PCI-E 接口Mini PCI-E 支持3G/4G 模塊

SIM 卡槽SIM 卡標準SIM 卡尺寸：15×25mm

四、產品概述：

1、RK3188 四核Cortex-A9，比Cortex-A7 提升35%！

國內首款、國際先進28nm HKMG 工藝，低功耗，高性能！

1.6GHz 超高主頻，順暢操作，流暢體驗！

2、高效存儲解決方案，穩定卓越！

采用DDR3 內存，較DDR2 提升50%；

EMMC 高效讀取技術方案，更適用于大型互動應用軟件!

3、采用D 類功放并完美支持1080P 及雙屏顯示！

獨特優質D 類功放、超高分辨率支持，

更具創造力的應用場景，更突出的產品優勢！

4、接口多樣，擴展無限！

豐富I/O 接口集成，更多樣化的產品形態；

多種網絡連接方式，輕松滿足各類產品定義！

5、精湛用料，多種可靠性測試，全方位可靠！

產品采用多種高品質工業級用料，持久耐用；

嚴格進行一系列可靠性測試，適合長時間嚴酷環境運行需求！

6、精準到位的時間及品質服務！

優秀的配套供應商整合，快速的產品原型機呈現，

致力提供極佳的產品解決方案！
